太陽能熱水器集熱原理

太陽能熱水器把太陽光能轉化為熱能，將水從低溫度加熱到高溫度，以滿足人們?cè)?a href="http://www.14april14hrs.com/sh/" target="_blank" class="keylink">生活、生產中的熱水使用。太陽能熱水器按結構形式分為真空管式太陽能熱水器和平板式太陽能熱水器，目前真空管式太陽能熱水器為主，占據國內95%的市場份額。真空管式家用太陽能熱水器是由集熱管、儲水箱及相關附件組成，把太陽能轉換成熱能主要依靠集熱管。集熱管利用熱水上浮冷水下沉的原理，使水產生微循環而達到所需熱水。

　　【1】吸熱過程

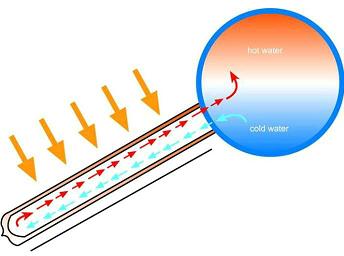

太陽輻射透過真空管的外管，被集熱鍍膜吸收后沿內管壁傳遞到管內的水。管內的水吸熱后溫度升高，比重減小而上升，形成一個向上的動力，構成一個熱虹吸系統。隨著熱水的不斷上移并儲存在儲水箱上部，同時溫度較低的水沿管的另一側不斷補充如此循環往復，最終整箱水都升高至一定的溫度。而平板式熱水器，一般為分體式熱水器，介質在集熱板內因熱虹吸自然循環，將太陽輻射在集熱板的熱量及時傳送到水箱內，水箱內通過熱交換（夾套或盤管）將熱量傳送給冷水。介質也可通過泵循環實現熱量傳遞。

【2】循環管路

家用太陽能熱水器通常按自然循環方式工作，沒有外在的動力。真空管式太陽能熱水器為直插式結構，熱水通過重力作用提供動力。平板式太陽能熱水器通過自來水的壓力（稱為頂水）提供動力。而太陽能集中供熱系統均采用泵循環。由于太陽能熱水器集熱面積不大，考慮到熱能損失，一般不采用管道循環。

【3】頂水式使用過程

平板式太陽能熱水器為頂水方式工作，真空管太陽能熱水器也可實行頂水工作的方式，水箱內可以采用夾套或盤管方式。頂水工作的優點是供水壓力為自來水壓力，比自然重力式壓力大，尤其是安裝高度不高時，其特點是使用過程中水溫先高后低，容易掌握，使用者容易適應，但是要求自來水保持供水能力。頂水工作方式的太陽能熱水器比重力式熱水器成本大，價格高。
