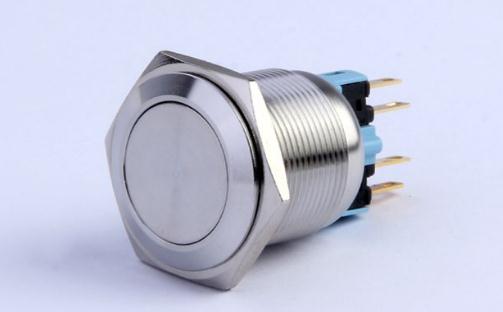

按鈕開關的簡介

按鈕開關（英文名稱：push-buttonswitch）是指利用按鈕推動傳動機構，使動觸點與靜觸點按通或斷開并實現電路換接的開關。按鈕開關是一種結構簡單，應用十分廣泛的主令電器。在電氣自動控制電路中，用于手動發出控制信號以控制接觸器、繼電器、電磁起動器等。

按鈕開關的結構種類很多，可分為普通撳鈕式、蘑菇頭式、自鎖式、自復位式、旋柄式、帶指示燈式、帶燈符號式及鑰匙式等，有單鈕、雙鈕、三鈕及不同組合形式，一般是采用積木式結構，由按鈕帽、復位彈簧、橋式觸頭和外殼等組成，通常做成復合式，有一對常閉觸頭和常開觸頭，有的產品可通過多個元件的串聯增加觸頭對數。還有一種自持式按鈕，按下后即可自動保持閉合位置，斷電后才能打開。

按鈕開關可以完成啟動、停止、正反轉、變速以及互鎖等基本控制。通常每一個按鈕開關有兩對觸點。每對觸點由一個常開觸點和一個常閉觸點組成。當按下按鈕，兩對觸點同時動作，常閉觸點斷開，常開觸點閉合。

按鈕開關的工作原理

按鈕開關是指利用按鈕推動傳動機構，使動觸點與靜觸點按通或斷開并實現電路換接的開關。按鈕開關是一種結構簡單，應用十分廣泛的主令電器。在電氣自動控制電路中，用于手動發出控制信號以控制接觸器、繼電器、電磁起動器等。

按鈕開關可以完成啟動、停止、正反轉、變速以及互鎖等基本控制。通常每一個按鈕開關有兩對觸點。每對觸點由一個常開觸點和一個常閉觸點組成。當按下按鈕，兩對觸點同時動作，常閉觸點斷開，常開觸點閉合

按鈕開關就是里面有一個電磁鐵的吸附裝置，當你把按鈕按下去之后，里面的電磁鐵就帶電產生磁性，然后通過這個吸附裝置把電力接通或者截?cái)?，從而?shí)現了路線的遠程控制。

按鈕開關怎么接線？

按鈕開關是指利用按鈕推動傳動機構，使動觸點與靜觸點按通或斷開并實現電路換接的開關。按鈕開關是一種結構簡單，應用十分廣泛的主令電器。在電氣自動控制電路中，用于手動發出控制信號以控制接觸器、繼電器、電磁起動器等。

按鈕開關的接線需要2個按鈕開關，把電源線正極接在按鈕1的長閉觸點的一端，長閉觸點另一端用一根電線接在繼電器的控制線圈端子1上，繼電器的控制線圈的另一個端子2接上2根電線，一根接在繼電器的長開輔助觸點上，繼電器的長開輔助觸點另一端接在電源負極上。另一根接在按鈕開關2的長開觸點上，長開觸點另一端接電源負極，這樣就可以實現停電自動斷開。按下按鈕2，啟動。按下按鈕1，關閉。
